এসি জেনারেটর-ব্যাটারী হাইব্রিড কনভার্টার
নামমাত্র ভোল্টেজ Vac ≥ 320 400 ভোল্ট নামমাত্র নেট ভোল্টেজ অ্যাপ্লিকেশনের জন্য উপযুক্ত নেট-কন্ট্রোলার
পণ্যের সংক্ষিপ্ত বিবরণ

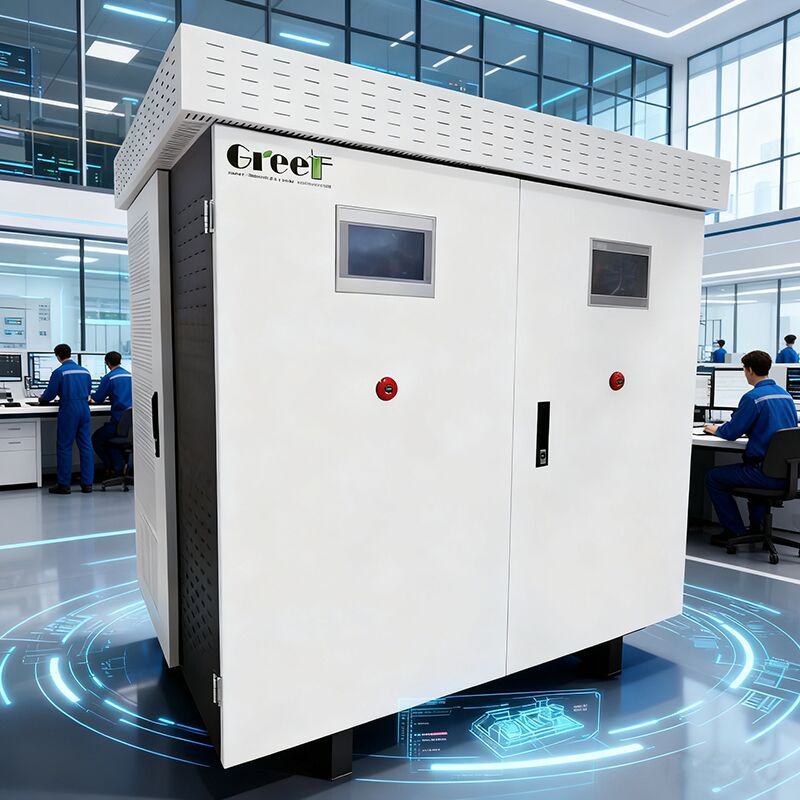

গ্রিফ এনার্জি মাল্টি-ফাংশনাল কনভার্টার একাধিক অপরিহার্য ফাংশনকে একক, দক্ষ ডিভাইসে একীভূত করে।এটি স্থায়ী চুম্বক জেনারেটর জন্য বিশেষভাবে ডিজাইন করা এসি-টু-ডিসি সংশোধন সম্পাদন করে, ব্যাটারি চার্জিং, ডিসি-এসি ইনভার্সন এবং একটি সমন্বিত সিস্টেমের মাধ্যমে ব্যাপক শক্তি ব্যবস্থাপনা।
কনফিগারযোগ্য ডুয়াল এলসিডি টাচস্ক্রিন এবং উন্নত কনভার্টার প্রযুক্তির সাহায্যে এই ইউনিট স্থায়ী চুম্বকীয় সিঙ্ক্রোন জেনারেটর (পিএমএসজি) এর জন্য স্থিতিশীল ভোল্টেজ এবং ফ্রিকোয়েন্সি নিয়ন্ত্রণ নিশ্চিত করে।বিভিন্ন লোডের জন্য অবিচ্ছিন্ন এবং নির্ভরযোগ্য শক্তি সরবরাহ নিশ্চিত করা.
কনভার্টারটি গ্রিড-টাইড অপারেশনের জন্য কনফিগার করা যেতে পারে, যা কার্যকরী ব্যবহার এবং গ্রিড চার্জিং ফাংশনগুলি দক্ষতার সাথে সম্পাদন করার সময় বিদ্যুৎ গ্রিডগুলির সাথে নিরবচ্ছিন্ন সংহতকরণকে সমর্থন করে।
টেকনিক্যাল স্পেসিফিকেশন
মূল পরামিতি
| মডেল |
মার্স-১০০ কেটি |
| নামমাত্র শক্তি (কেডব্লিউ) |
100 |
| নামমাত্র ভোল্টেজ (Vac) |
≥ ৩২০ |
| সর্বোত্তম জেনারেটরের নামমাত্র ভোল্টেজ (ভ্যাক) |
450 |
| এসি ভোল্টেজের কাজের পরিসীমা (ভ্যাক) |
২৪০-৫৫০ |
| সর্বাধিক এসি বর্তমান (এ) |
180 |
| ব্যাটারির ধরন |
লিথিয়াম-আয়ন |
| ব্যাটারি ভোল্টেজ পরিসীমা (Vdc) |
৩৫০ - ৪৫০ |
| নামমাত্র ব্যাটারি ভোল্টেজ (Vdc) |
400 |
| সর্বাধিক চার্জিং এবং ডিসচার্জিং বর্তমান (এ) |
250 |
| নামমাত্র চার্জিং/ডিসচার্জিং ক্ষমতা (কেডব্লিউ) |
100 |
| নামমাত্র চার্জ এবং ডিসচার্জ বর্তমান (A) |
144 |
| নামমাত্র নেট ভোল্টেজ (V) |
400 |
| অনুমোদিত গ্রিড ভোল্টেজ পরিসীমা (V) |
৩০০ - ৪৬০ |
| নামমাত্র গ্রিড ফ্রিকোয়েন্সি (হার্জ) |
৫০/৬০ |
| সর্বোচ্চ দক্ষতা (%) |
95 |
জেনারেটরের এসি ইনপুট সাইড
নামমাত্র শক্তিঃ 100 কিলোওয়াট, নামমাত্র ভোল্টেজঃ ≥ 320 ভ্যাক, সর্বোত্তম ভোল্টেজঃ 450 ভ্যাক, কাজের পরিসীমাঃ 240-550 ভ্যাক, সর্বাধিক এসি বর্তমানঃ 180 এ
ব্যাটারি ইনপুট
লিথিয়াম-আয়ন ব্যাটারি ভোল্টেজ পরিসীমা 350-450 Vdc, 400 Vdc এ নামমাত্র, 250 A এর সর্বোচ্চ চার্জিং / নিষ্কাশন বর্তমান সমর্থন করে।
আউটপুট সাইড (গ্রিড-সংযুক্ত)
নামমাত্র চার্জিং/ডিসচার্জিং ক্ষমতাঃ 100 kW (সর্বোচ্চ 120 kW), নামমাত্র বর্তমানঃ 144 A (সর্বোচ্চ 173 A), গ্রিড ভোল্টেজঃ 400 V (300-460 V পরিসীমা), ফ্রিকোয়েন্সিঃ 50/60 Hz।
পারফরম্যান্স মেট্রিক্স
বর্তমানের মোট হারমোনিক বিকৃতিঃ <3%, পাওয়ার ফ্যাক্টরঃ >0.99 (-1 থেকে 1 পরিসীমা), ওভারলোড ক্যাপাসিটিঃ 1 মিনিটের অবিচ্ছিন্ন অপারেশনের জন্য 1.2x নামমাত্র শক্তি।
এসি সাইড (অফ-গ্রিড)
নামমাত্র ইনপুট ভোল্টেজঃ ৪০০ ভি (±২% সহনশীলতা), রৈখিক লোডের জন্য মোট হারমোনিক বিকৃতিঃ ৩%
সুরক্ষা বৈশিষ্ট্য
- ওভার ভোল্টেজ এবং স্পিড সুরক্ষাঃ ঐচ্ছিক
- এসি শর্ট সার্কিট সুরক্ষাঃ সমর্থিত
- এসি আউটপুট ওভারকরেন্ট সুরক্ষাঃ সমর্থিত
- জর্জ সুরক্ষাঃ স্তর ২
মৌলিক পরামিতি
সর্বোচ্চ দক্ষতাঃ 95%, টপোলজিঃ এসি-ডিসি রেক্টিফায়ার, ডিসি-ডিসি বক-বুস্ট কনভার্টার, ডিসি-এসি ইনভার্টার, ইন্টিগ্রেটেড এনার্জি ম্যানেজমেন্ট সিস্টেম (ইএমএস) ।
পরিবেশগত বিশেষ উল্লেখ
অপারেটিং তাপমাত্রাঃ -৪০°সি থেকে ৬০°সি, সুরক্ষা স্তরঃ আইপি৫৪, সর্বোচ্চ উচ্চতাঃ ৪০০০ মিটার (৩০০০ মিটারের বেশি হ্রাস), স্ট্যান্ডবাই পাওয়ার খরচঃ <৫০ ওয়াট।
প্রদর্শন ও যোগাযোগ
এলসিডি স্মার্ট টাচ স্ক্রিন ডিসপ্লে যা জেনারেটরের গতি (রপিএম), ইনপুট ভোল্টেজ (ভিডিসি), ইনপুট কারেন্ট (ভ্যাক), আউটপুট পাওয়ার (কেডব্লিউ), গ্রিড ভোল্টেজ (ভ্যাক), গ্রিড কারেন্ট (এ), শক্তি উত্পাদন পরিসংখ্যান (আজ,মাসযোগাযোগের মোডঃ ইথারনেট, আরএস ৪৮৫, ওয়াইফাই।
কুলিং সিস্টেম
সর্বোত্তম তাপীয় ব্যবস্থাপনার জন্য স্মার্ট এয়ার কুলিং সিস্টেম।
শারীরিক মাত্রা
মাত্রা (ডাম্প লোড ছাড়া): 1500mm H × 1500mm W × 1300mm D, ওজনঃ 600 কেজি পর্যন্ত।
অ্যাপ্লিকেশন
গ্রিফ এনার্জি মাল্টি-ফাংশনাল কনভার্টার বিভিন্ন শক্তি পরিচালনার প্রয়োজনীয়তার জন্য একটি বহুমুখী এবং অভিযোজিত সমাধান সরবরাহ করে।এটি নির্ভরযোগ্য এবং বুদ্ধিমান শক্তি সিস্টেম নিয়ন্ত্রণ প্রয়োজন অ্যাপ্লিকেশন মধ্যে excelsআধুনিক শক্তির অবকাঠামোর জন্য এটি অপরিহার্য।
প্রাথমিক অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে বায়ু এবং জল টারবাইন সেটআপগুলির জন্য স্থায়ী চৌম্বকীয় সিঙ্ক্রোন জেনারেটর (পিএমএসজি) এর সাথে পুনর্নবীকরণযোগ্য শক্তি সিস্টেমগুলির সংহতকরণ,স্থিতিশীল এসি পাওয়ার সরবরাহের সাথে অফ-গ্রিড বা হাইব্রিড পাওয়ার ফ্রেমওয়ার্ক সমর্থন করে.
অফ-গ্রিড এবং ব্যাক-আপ পাওয়ার অ্যাপ্লিকেশনগুলির জন্য, কনভার্টারটি দূরবর্তী অবস্থান, কেবিন, টেলিযোগাযোগ সাইটগুলিতে শক্তি রূপান্তর এবং সিস্টেম পরিচালনার জন্য কেন্দ্রীয় হাব হিসাবে কাজ করে,এবং স্বতন্ত্র ইনস্টলেশন.
গ্রিড-ইন্টারেক্টিভ অপারেশন গ্রিড থেকে ব্যাটারি চার্জিং এবং, যেখানে অনুমোদিত, বিদ্যুৎ প্রবাহ ব্যবস্থাপনা নমনীয়তা বৃদ্ধি, গ্রিড ফিরে অতিরিক্ত বিদ্যুৎ খাওয়ানো সম্ভব।
শিল্প ও বাণিজ্যিক পরিবেশ ভারসাম্যহীন লোডের অবস্থার অধীনে নির্ভরযোগ্য শক্তি থেকে উপকৃত হয়,বিল্ডিং ম্যানেজমেন্ট সিস্টেমের সাথে WIFI/LAN এবং Modbus প্রোটোকল সংহতকরণের মাধ্যমে দূরবর্তী পর্যবেক্ষণ সহ.
বিশেষায়িত নিয়ন্ত্রণের বিকল্পগুলির মধ্যে রয়েছে মাইক্রো-হাইড্রো পাওয়ার প্ল্যান্টগুলির জন্য ওয়াটার গেট মোটর নিয়ন্ত্রণ এবং মসৃণ গ্রিড / অফ-গ্রিড রূপান্তরগুলির জন্য স্ট্যাটিক ট্রান্সফার সুইচ (এসটিএস) ।
এই ব্যাপক প্ল্যাটফর্মটি বিদ্যুৎ উৎপাদন, সঞ্চয়, খরচ ব্যবস্থাপনা এবং গ্রিড ইন্টিগ্রেশন ক্ষমতাকে একত্রিত করে।বাণিজ্যিক ব্যাকআপ সমাধান, এবং ক্ষুদ্র আকারের পুনর্নবীকরণযোগ্য শক্তি উদ্ভিদ।
কাস্টমাইজেশন ও অর্ডার
গ্রিফ এসি পিসিএস অন গ্রিড কন্ট্রোলারটি সিই সার্টিফিকেশন সহ চীনে নির্মিত। এটিতে এলসিডি স্মার্ট টাচ স্ক্রিন প্রদর্শন, বুদ্ধিমান বায়ু শীতলকরণ,এবং 350-450Vdc পরিসরের মধ্যে 400Vdc নামমাত্র ব্যাটারি ভোল্টেজ সমর্থন করে.
ডিসপ্লেতে বিস্তৃত মনিটরিং ডেটা অন্তর্ভুক্ত রয়েছেঃ জেনারেটরের গতি (আরপিএম), ইনপুট ভোল্টেজ (ভিডিসি), ইনপুট কারেন্ট (ভ্যাক), আউটপুট পাওয়ার (কেডব্লিউ), গ্রিড ভোল্টেজ (ভ্যাক), গ্রিড কারেন্ট (এ),এবং পাওয়ার কার্ভ নিয়ামক কার্যকারিতা সহ বিস্তারিত শক্তি উত্পাদন পরিসংখ্যান.
প্যাকেজিংঃ সুরক্ষিত ফেনা এবং প্লাইউডুন কেস। সর্বনিম্ন অর্ডারঃ 1 সেট। মূল্যঃ আলোচনাযোগ্য। ডেলিভারিঃ প্রায় 25 কার্যদিবস। অর্থ প্রদানের শর্তাবলীঃ টি / টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, এল / সি।
